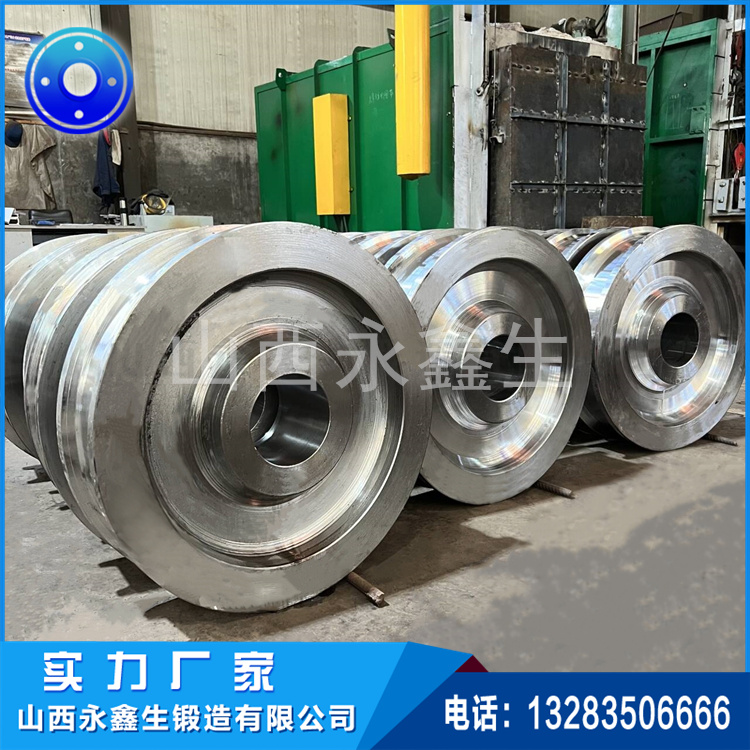

烘干窯托輪鍛件的結構設計圍繞支撐、傳動、耐磨三大核心功能展開，由輪面、輪輻、輪轂三部分組成，各部位結構參數直接影響鍛件的受力狀態、運轉穩定性與工況適配性。合理的結構設計可優化應力分布、提升承載能力、延長使用壽命，適配烘干窯高溫、重載、粉塵侵蝕的復雜工況。山西永鑫生重工結合多年烘干窯托輪生產經驗，依據工況需求優化結構設計，實現產品與應用場景的高效匹配。

輪面是托輪的核心工作區域，與烘干窯滾圈直接接觸，設計重點是承載能力、耐磨性能與接觸穩定性。輪面直徑與寬度根據烘干窯筒體重量、滾圈尺寸與處理量確定，載荷越大、輪寬越寬，可有效分散接觸應力，降低單位面積壓力，減少磨損。輪面采用平面或圓弧結構，表面粗糙度控制在 Ra1.6-3.2μm，兼顧摩擦系數與耐磨性能，避免因摩擦系數過高導致滾圈過熱，或過低引發運轉打滑。輪面與滾圈的接觸寬度需匹配，保障受力均勻，減少局部磨損。山西永鑫生重工在鍛造過程中，保障輪面金屬流線連續完整，為后續磨削加工與耐磨性能提升奠定基礎。

輪輻是連接輪面與輪轂的過渡部分，結構形式有實心式、腹板式兩種，設計核心是平衡強度、剛度與自重。實心式輪輻結構簡單、承載能力強，適用于小尺寸、重載烘干窯托輪，通過合理厚度設計保障結構剛度，但自重相對較大；腹板式輪輻通過開設均勻分布的圓孔或橢圓孔，在保障強度的同時減輕自重，適配中大型烘干窯托輪，降低設備運行能耗。輪輻與輪面、輪轂的連接處需設計大圓角過渡，避免應力集中，提升抗疲勞強度，防止長期交變載荷下產生裂紋。山西永鑫生重工根據托輪規格與工況，優選輪輻結構，通過仿真分析優化參數，確保受力均勻、運行穩定。

輪轂是托輪與托輪軸連接的核心部位，主要功能是傳遞載荷、實現裝配固定。輪轂內孔尺寸與托輪軸徑匹配，常設計鍵槽或臺階結構，保障載荷穩定傳遞，防止運轉時松動。輪轂厚度根據承載載荷確定，重載烘干窯托輪需增加輪轂厚度，分散與軸配合處的接觸應力，避免變形、開裂；部分重型托輪輪轂設計加強筋結構，進一步提升整體剛度與抗扭性能。輪轂端面與內孔的垂直度、同軸度需嚴格控制，保障托輪裝配精度，降低運行時的振動與噪音。山西永鑫生重工嚴格把控輪轂內孔公差、鍵槽尺寸與表面粗糙度，保障與軸的裝配精度，減少運行磨損。

烘干窯托輪鍛件的工況適配性體現在結構與性能的協同匹配。中溫、中載工況，如小型建材烘干窯，選用 45# 鋼、腹板式輪輻結構的托輪，平衡成本與性能，滿足基礎支撐需求；高溫、重載、強沖擊工況，如大型礦山、化工烘干窯，選用 42CrMo 材質、實心式輪輻結構，加厚輪面、強化輪轂，提升高溫穩定性與抗沖擊能力；高速、高磨損工況，優化輪面結構與表面淬火處理，提升耐磨性能。山西永鑫生重工可根據客戶烘干窯工況參數，定制化設計托輪鍛件結構，實現材料、結構、性能的最優適配。

針對烘干窯粉塵、潮濕的環境特點，托輪結構設計兼顧密封與防腐需求，輪轂與軸配合處預留密封安裝位置，減少粉塵、雜質侵入；特殊腐蝕工況下，優化選材或增加表面防腐處理，提升托輪耐蝕性能。山西永鑫生重工通過精細化結構設計，全面適配烘干窯復雜工況，助力設備長期穩定運行。
